> 상품 > 하이브리드 SiC 디스크리트 > 1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001

제품 세부 정보

모델 번호: SPS40MA12E4S

지불 및 배송 조건

가장 좋은 가격 을 구하라
강조하다:

1200V 하이브리드 SiC 디스크리트

,

1200V 시크 모스페트

,

OEM 하이브리드 SiC 디스크리트

보디 다이오드 전압 하락:
1.5V
현재 등급:
20A
게이트전하:
20nC
게이트 문턱 전압:
4V
분리 전압:
2500V
접합 최고온도:
175' C
온-상태 저항:
0.1Ω
출력 커패시턴스:
50pF
패키지 종류:
TO-247
역회복 시간:
20 나노 초
단락 회로 내성 타임즈 지:
10μs
전환 주파수:
100kHz
온도 범위:
+175' C에 대한 -55' C
전압 등급:
1200V
보디 다이오드 전압 하락:
1.5V
현재 등급:
20A
게이트전하:
20nC
게이트 문턱 전압:
4V
분리 전압:
2500V
접합 최고온도:
175' C
온-상태 저항:
0.1Ω
출력 커패시턴스:
50pF
패키지 종류:
TO-247
역회복 시간:
20 나노 초
단락 회로 내성 타임즈 지:
10μs
전환 주파수:
100kHz
온도 범위:
+175' C에 대한 -55' C
전압 등급:
1200V
1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001

솔리드 파워 DS-SPS40MA12E4S-S03130001 V1.0

1200V 40mΩ SiC MOSFET





1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 0







특징:

□ 낮은 켜기 저항과 함께 높은 차단 전압

□ 낮은 용량으로 고속 스위치

□ 낮은 역회복 (Qrr) 을 가진 빠른 내성 다이오드









전형적 응용 프로그램:

□ PV 인버터

□ 충전전지

□ 에너지 저장 시스템

□ 산업용 전력 공급

□ 산업용 모터





1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 1

최대 등급 @Tc=25°C (외면) 그렇지 않으면 정해져 있습니다)

항목 기호 조건 가치 단위
배수 소스 전압 VDSmax VGS=0V, ID=100μA 1200 V
게이트 소스 전압 VGSop 정적 -5/+20 V
최대 포트 소스 전압 VGSmax 정적 -8/+22 V

연속 배수 전류

신분

VGS=20V, Tc=25°C 75 A
VGS=20V, Tc=100°C 53
펄스드레인 전류 ID (동맥) 펄스 너비 tp Tjmax로 제한됩니다 120 A
권력 분산 PD TC=25°C, Tj=175°C 366 W
운용 요충지 범위 Tj   -55에서 +175 °C
저장 온도 범위 Tstg   -55에서 +175 °C





1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 2

전기 특징 @Tc=25°C (외면) 그렇지 않으면 정해져 있습니다)

항목 기호 조건



미니

가치



최대

단위
배수 소스 분해 전압 V ((BR) DSS VGS=0V, ID=100μA 1200 - - V

게이트 임계 전압

VGS (th)

VDS=VGS, ID=10mA 2.0 2.8 3.5



V

VDS=VGS, ID=10mA, Tj=175°C - 1.9 -
제로 게이트 전압 배수 전류 IDSS VDS=1200V, VGS=0V - 1 100 μA
게이트 소스 누출 전류 IGSS VGS=20V, VDS=0V - 10 100 nA

소스 내 상태 저항

RDS (동)

VGS=20V, ID=35A - 40 60







VGS=20V, ID=35A, Tj=175°C - 64 -
VGS=18V, ID=35A - 43 70
VGS=18V, ID=35A, Tj=175°C - 67 -



반도체성

gfs

VDS=20V, IDS=35A - 20 -



S

VDS=20V, IDS=35A, Tj=175°C - 18 -
켜기 스위치 에너지 (보디 다이오드 FWD)

에온

VDS=800V,

VGS=-5V/20V, ID=35A

-

635



-






턴오프 스위치 에너지 (보디 다이오드 FWD)

오프

RG ((ext) = 2.5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S



-

201



-

μJ
켜기 지연 시간 켜져있어요   - 9 -
오기 시간 tr VDD=800V, - 30 -

VGS=-5V/20V

ID=35A,

ns
끄는 지연 시간 td (제장) - 31 -
RG ((ext) = 2.5Ω, L=200μH
가을 시간 tf   - 12 -
게이트에서 소스 충전 Qgs



VDS=800V, VGS=-5V/20V, ID=35A

- 40 -
게이트에서 배수전하 Qgd - 60 - nC
전체 게이트 요금 Qg - 163 -
입력 용량 Ciss





VGS=0V, VDS=1000V

f=1MHz VAC=25mV

- 2534 -





pF

출력 용량 코스 - 110 -
역전환 용량 크래스 - 26 -
COSS 저장 에너지 에오스 - 70 - μJ
내부 게이트 저항 RG ((int) f=1MHz, VAC=25mV - 1.6 -



뒤집어 다이오드 특징 @Tc=25°C (외면) 그렇지 않으면 정해져 있습니다)

항목 기호 조건



미니

가치



최대

단위

다이오드 전압

VSD

VGS=-5V, ISD=20A - 4.9 7 V
VGS=-5V, ISD=20A, Tj=175°C - 4.1 - V

연속 다이오드 전류

IS VGS=-5V - 75 - A

역회복 시간

trr VGS=-5V, - 32 - ns

역환 수수료

Qrr ISD=35A - 769 - nC
피크 역회복 전류 이르 VR=800V, di/dt=3000A/μs - 39 - A

뒤집어 다이오드 특징 @Tc=25°C (외면) 그렇지 않으면 정해져 있습니다)



항목 기호 조건

미니

가치

최대

단위
융합에서 케이스까지 열 저항 RθJC   - 0.41 - °C/W





전형적 성능



1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 3

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 4

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 5





전형적 성능

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 6

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 7

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 8





전형적 성능

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 9

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 10

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 11

전형적 성능



1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 12

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 13

1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 14



전형적 성능



1200V 하이브리드 SiC 디스크리트 모스페트 DS-SPS40MA12E4S-S03130001 15



이것은 1200V의 전압 등급과 40mΩ의 온 상태 저항 (RDS ((on)) 을 가진 실리콘 탄화물 (SiC) 금속 산화물 반도체 필드 효과 트랜지스터 (MOSFET) 입니다.SiC MOSFET는 높은 전압 능력과 낮은 온 상태 저항으로 알려져 있습니다., 높은 주파수 변환기 및 전기 차량과 같은 효율적인 전력 전자 응용 프로그램에 적합합니다.40mΩ 온 상태 저항은 전도 과정에서 상대적으로 낮은 전력 손실을 나타냅니다., 고전력 애플리케이션의 효율성 향상에 기여합니다.

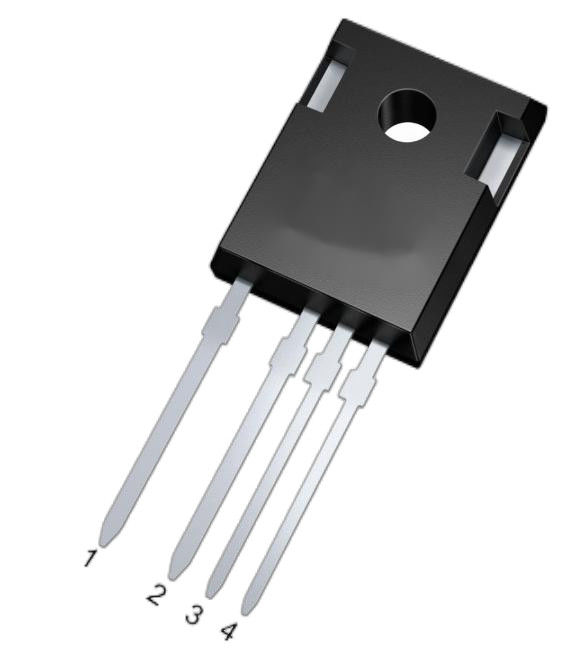

패키지 윤곽: TO-247-4L
