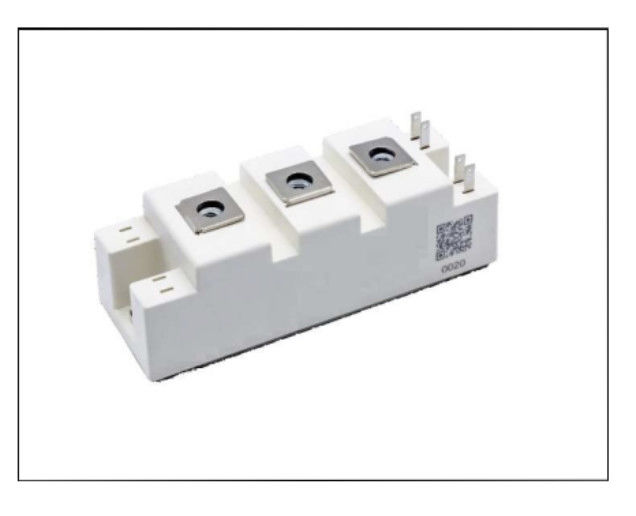

150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

제품 세부 정보

모델 번호: SPS150B12G3M4

지불 및 배송 조건

가장 좋은 가격 을 구하라
강조하다:

고전력 IGBT 모듈 34mm

,

150A 고전력 IGBT 모듈

,

150A IGBT 모듈 34mm

150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

솔리드 파워 DS-SPS150B12G3M4-S0401G0021 V1.0.



1200V 150A IGBT 절반 다리 모듈



1200V 150A IGBT





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 0




특징:



□ 1200V 트렌치 + 필드 스톱 기술

□ 빠르고 부드러운 역복구력 가 있는 자유바퀴 다이오드

□ VCE (sat)양 온도 계수

□ 변동 손실 이 적다





전형적 응용 프로그램:



□ 모터/서보 드라이브

□ 고전력 변환기

□ UPS

□ 광전기





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 1

패키지

항목 기호 조건 가치 단위

격리 시험 전압

VISOL RMS, f = 50 Hz, t = 1 min

4.0

kV

모듈 기판의 재료





내부 격리



(클래스 1, IEC 61140)

기본 단열 (클래스 1, IEC 61140)

23



크리핑 거리

크리프 온도 싱크로 연결 17.0

mm

크리프 터미널에서 터미널 20.0

면허

d명료 온도 싱크로 연결 17.0

mm

d명료 터미널에서 터미널 9.5

비교 추적 지수

CTI

>200



항목 기호 조건 가치 단위
미네 타이프. 맥스

방랑 인덕턴스 모듈

LsCE

20



nH

모듈 납 저항, 단말기 - 칩

RCC+EE   TC=25°C

0.65



저장 온도

Tstg

-40



125

°C

모듈 장착에 필요한 장착 토크

M6

3.0



5.0

Nm

터미널 연결 토크

M5

2.5



5.0

Nm

무게

G

160



g





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 2

IGBT

최대 등급 가치

항목 기호 조건 가치 단위

콜렉터-에미터 전압

VCES   Tvj=25°C

1200



V

최대 게이트 발사자 전압

VGES

±20



V

일시적인 게이트 발사자 전압

VGES tp≤10μs,D=001

±30



V

연속 DC 컬렉터 전류

C   TC=25°C 200



A

TC=100°C 150

펄스 콜렉터 전류,tp T에 의해 제한jmax

IC 펄스

300



A

전력 소모

Ptot

600



W





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 3

특징 가치

항목 기호 조건 가치 단위
미네 타이프. 맥스

콜렉터-에미터 포화 전압

VCE (sat) C=150A, VGE=15V Tvj=25°C   1.50 1.80

V

Tvj=125°C   1.65
Tvj=150°C   1.70

게이트 문정 전압

VGE (th) VCE=VGE, 난C=6mA

5.0

5.8

6.5

V

콜렉터-에미터 차단 전류

ICES VCE=1200V, VGE=0V Tvj=25°C     100 μA
Tvj=150°C     5 mA

게이트-에미터 누출 전류

IGES VCE=0V,VGE=±20V, Tvj=25°C -200원   200 nA

게이트 요금

QG VCE=600V, IC=150A, VGE=±15V   1.8   μC

입력 용량

시스 VCE=25V, VGE=0V, f =100kHz   30.0

nF

출력 용량

코스   0.95

역전환 용량

크레스   0.27

내부 게이트 저항

RGint Tvj=25°C   2

켜기 지연 시간, 인덕티브 로드

켜져있어요 VCC=600V,IC=150A RG=3.3Ω, VGE=±15V Tvj=25°C   128   ns
Tvj=125°C   140   ns
Tvj=150°C   140   ns

상승 시간, 인덕티브 로드

tr Tvj=25°C   48   ns
Tvj=125°C   52   ns
Tvj=150°C   52   ns

끄는 지연 시간, 인덕티브 로드

td (제장) VCC=600V,IC=150A RG=3.3Ω, VGE=±15V Tvj=25°C   396   ns
Tvj=125°C   448   ns
Tvj=150°C   460   ns

추락 시간, 인덕티브 로드

tf Tvj=25°C   284   ns
Tvj=125°C   396   ns
Tvj=150°C   424   ns

펄스당 켜기 에너지 손실

에온 VCC=600V,IC=150A RG=3.3Ω, VGE=±15V Tvj=25°C   4.9   mJ
Tvj=125°C   7.6   mJ
Tvj=150°C   8.3   mJ

펄스당 에너지 손실

오프 Tvj=25°C   16.1   mJ
Tvj=125°C   21.7   mJ
Tvj=150°C   22.5   mJ

SC 데이터

ISC VGE≤15V, VCC=800V tp≤10μs Tvj=150°C

650

A

IGBT 열 저항, 연결 케이스

RthJC       0.25 K /W

작동 온도

TJop   -40   150 °C





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 4

다이오드

최대 등급 가치

항목 기호 조건 가치 단위

반복되는 역전압

VRRM   Tvj=25°C

1200

V

연속 동전 전류

F

150

A

다이오드 펄스 전류,tp T로 제한Jmax

IF 펄스   300



특징 가치

항목 기호 조건 가치 단위
미네 타이프. 맥스

전압

VF F=150A, VGE=0V Tvj=25°C   2.30 2.70

V

Tvj=125°C   2.50
Tvj=150°C   2.50

역회복 시간

trr

F=150A

dIF/dt=-3300A/μs (T)vj=150°C) VR=600V,

VGE=-15V

Tvj=25°C   94

ns

Tvj=125°C 117
Tvj=150°C 129

최고 역회복 전류

IRRM Tvj=25°C   151

A

Tvj=125°C 166
Tvj=150°C 170

회수 수수료

QRR Tvj=25°C   15.6

μC

Tvj=125°C 23.3
Tvj=150°C 24.9

역회복 에너지 손실 당 펄스

에레크 Tvj=25°C   6.7

mJ

Tvj=125°C 10.9
Tvj=150°C 11.9

다이오드 열 저항, 연결 케이스

RthJCD

0.46

K /W

작동 온도

TJop

-40



150

°C









출력 특징 (typical) 출력 특징 (유형적)

C= f (V)CE) IC= f (V)CE) Tvj= 150°C



150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 5





                                                                                                                     IGBT

이전 특징 (유형적) 전환 손실 IGBT(전형적인)

C= f (V)GE) E = f (RG)

VCE= 20VVGE= ±15V, IC= 150A, VCE= 600V





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 6







IGBT                                                                                                               RBSOA

변경 손실 IGBT(유형적) 역행 편견 안전 운영 면적 (RBSOA)

E = f (IC) IC=f (V)CE)

VGE= ±15V, RG= 3.3Ω, VCE= 600V VGE= ±15V, R고프= 5.1Ω, Tvj= 150°C





150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 7









전형적 용량 그 외 a 기능 수집기 발산기 전압 포트 충전 (기반)

C = f (V)CE) VGE= f (QG)

f = 100 kHz, VGE= 0V IC= 150A, VCE= 600V



   150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 8





IGBT 전향 특징 다이오드 (유례적)

IGBT 일시적 열력 임피던스 그 외 a 기능 맥박 너비F= f (V)F)

Zth (j-c) = f (t)



150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 9









전환 손실 다이오드 (유형) 전환손실 다이오드 (보통)

E레크= f (RG) E레크= f (IF)

F= 150A, VCE= 600V RG= 3.3Ω, VCE= 600V



     150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 10







다이오드 일시적 열력 임피던스 그 외 a 기능 맥박 너비

Zth (j-c) = f (t)



 150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 11









"1200V 150A IGBT 하프 브리지 모듈"은 하프 브리지 구성에 두 개의 IGBT를 통합합니다. 그것은 중대에서 높은 전력을 필요로하는 응용 프로그램에 적합합니다.전압 (1200V) 및 전류 (150A) 를 정밀하게 제어하는효율적인 냉각은 신뢰할 수있는 작동에 필수적이며 자세한 사양은 제조업체의 데이터 시트에서 찾을 수 있습니다.









회로 다이어그램 제목





  150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 12











패키지 윤곽









150A 고전력 IGBT 모듈 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 13





크기 (mm)

mm
